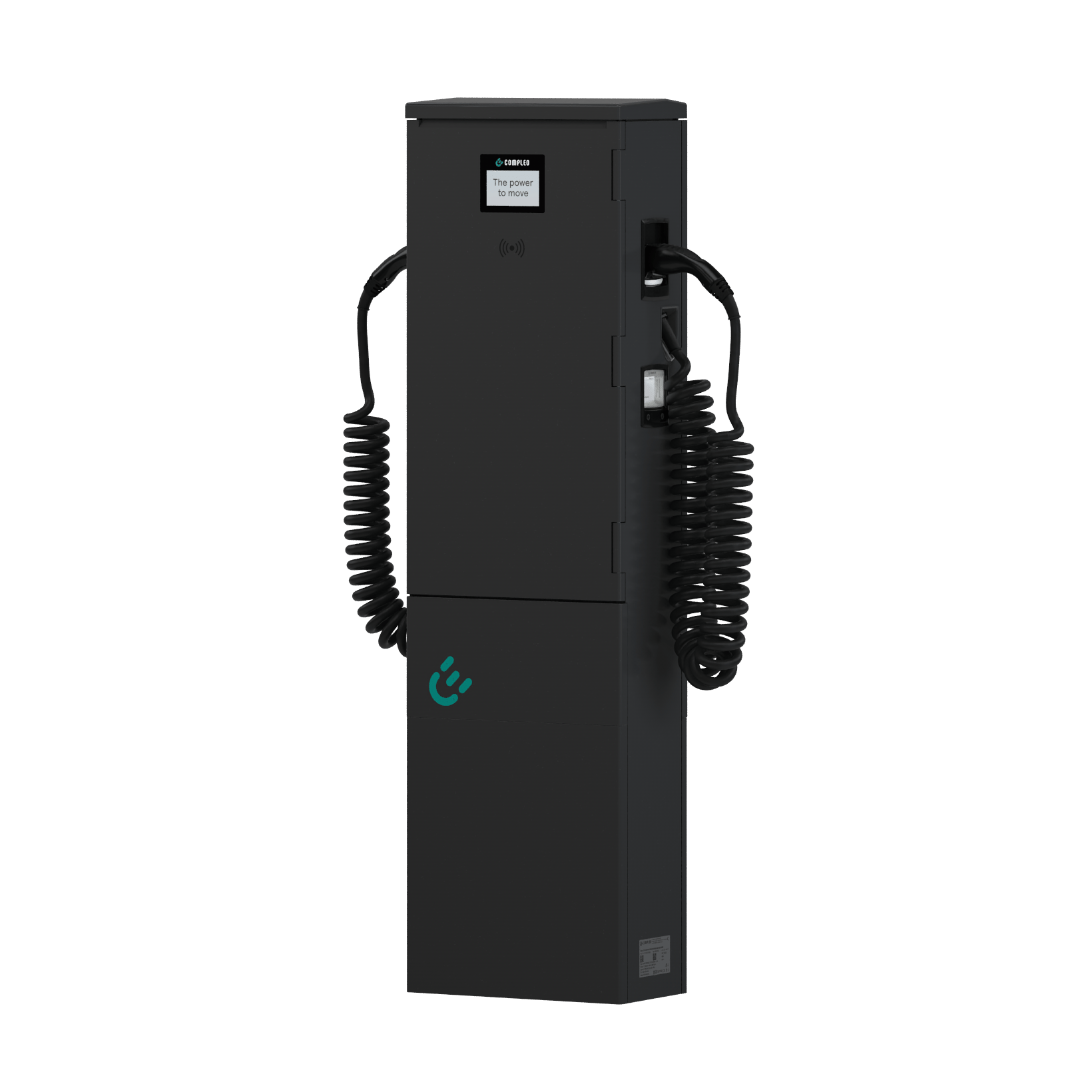

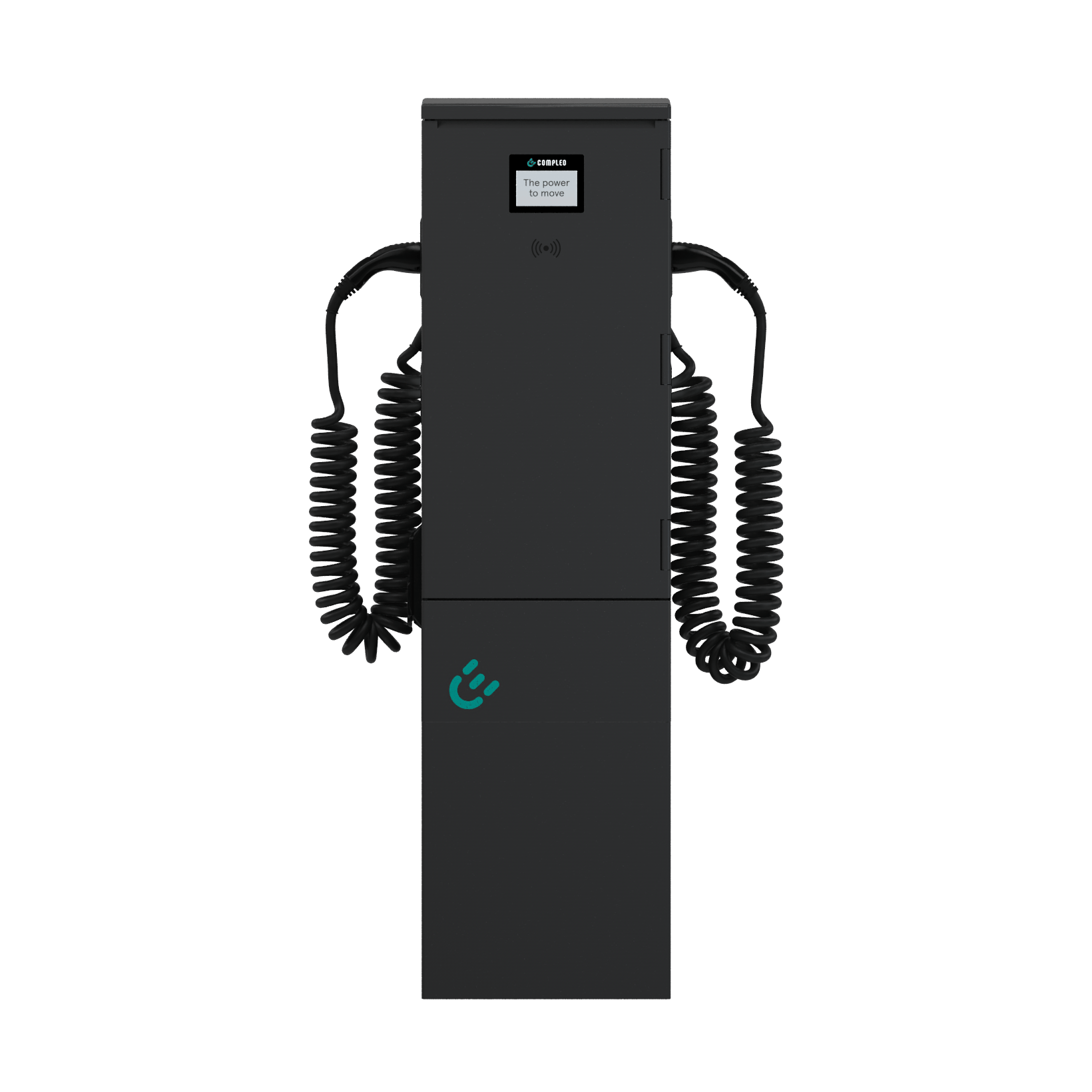

Compleo DUO fleet SAM AC-Ladestation mit 2x Typ-2 Spiralladekabel (bis 2x 11 kW, Eichrecht)

Laden mit 22 kW und einfach den Strom durchschleifen
Anders als die normale DUO bietet die DUO fleet die Möglichkeit den Strom einfach durch mehrere Ladestation "durchzuschleifen", sprich es wird ein serieller Anschluss möglich. Wie der Name schon vermuten lässt, können so besonders einfach und kostengünstig Ladepunkte in großer Zahl, z.B. für Flotten, geschaffen werden. Geladen wird an zwei Ladepunkten mit bis zu 22 kW, die wahlweise als Typ 2-Steckdose oder -Spiralkabel ausgeführt sind. Mit der Compleo SAM Technologie ist die Ladestation auch unabhängig des Backendsystems eichrechtskonform, geladene Energie und Ladedauer können direkt abgelesen werden.

Anschluss per Schienensystem
Zur Ermöglichung des Durchschleifens ist anschlussseitig ein Schienensystem (L1, L2, L3 N, PE) verbaut, auf das die Zu- und Weiterleitung mit Kabelschuhen angeschlossen werden können. Bei der Auslegung der Zuleitung ist auf eine genügend große Stromtragfähigkeit für alle angeschlossenen Ladestationen zu achten, der maximale Aderquerschnitt beträgt daher auch 95mm². Zur Sicherstellung der Sicherheit sind FI-Schutzschalter Typ A mit 30 mA und eine 6 mA DC-Fehlerstromerkennung integriert, ein Überspannungs-Kombiableiter Typ I + Typ II + Typ III ist ebenfalls verbaut.

Flexible Anbindung ans Netzwerk und Backend
Die DUO fleet verfügt über ein integriertes 4G-Mobilfunkmodem, das eine Verbindung zum Internet ermöglicht. Dadurch können OCPP-Backends (OCPP 1.6 JSON) angebunden werden. Alternativ kann die Verbindung über einen Ethernet Anschluss (RJ45) erfolgen, was eine Einbindung in ein lokales Netzwerk erlaubt. Auf der Compleo-Website findet sich eine Übersicht der bereits integrierten Backendsysteme: zur Herstellerwebsite

Standard-Schnittstellen für Last- und Energiemanagement
Die Ladestation ist in intelligente Energie- und Lastmanagementsysteme integrierbar. Dadurch kann die Ladeleistung je nach Vorgabe eines Energiemanagementsystems reguliert werden. Die Kommunikation erfolgt über Modbus TCP/IP oder OCPP. Compleo bietet auf der Website eine jeweils aktuelle Liste mit kompatiblen Systemen an: zur Herstellerwebsite

Gewohnte & bequeme Nutzung
Die Ladestation ist mit einem RFID-Leser ausgestattet, der zur Freischaltung verwendet wird. Alternativ kann die Autorisierung auch aus dem verbundenen Backendsystem erfolgen, beispielsweise über eine App. Eine LED-Anzeige informiert über den aktuellen Ladezustand. Im Gegensatz zur DUO ims ist bei der DUO fleet derzeit noch keine Option für ein Kreditkartenterminal verfügbar.

Bekannte Technik für eine einfache Montage
Das Design der DUO fleet orientiert sich an traditionellen Anschluss- und Verteilerschränken, die von Energieversorgern und Elektroinstallateuren genutzt werden. Mit dem Einsatz von heißgepresstem, glasfaserverstärktem Polyester ist die Ladestation besonders leicht, korrosionsbeständig und wetterfest. Dadurch kann die DUO von zwei Personen ohne Kran montiert werden. Anstelle eines Betonfertigfundaments wird ein IMC-Sockel verwendet, der rundherum verdichtet und mit Sockelfüllgranulat gefüllt wird. Mit der Compleo DUCTO steht zudem eine Konfigurationssoftware zur Verfügung, die eine abschließende Parametrierung der DUO ermöglicht. Ein besonderes Merkmal für Betreiber ist der selbstüberwachende Fehlerstromschutzschalter, der bei jedem Ladevorgang automatisch auf seine Funktion geprüft wird.
